Dans le domaine de la technologie de projection moderne, la projection multi-canaux est devenue un jeu de jeu, offrant des expériences visuelles immersives et de haute qualité dans diverses industries telles que le divertissement, l'éducation et les présentations d'entreprise. En tant que fournisseur de projection multi-canaux de premier plan, on me pose souvent des questions sur les exigences de bande passante pour ce système de projection avancé. Dans cet article de blog, je vais me plonger dans les facteurs qui influencent les besoins de la bande passante et fourniront certaines directives pour vous aider à comprendre et à planifier pour eux.
Comprendre la projection multi-canaux
La projection multi-canaux implique l'utilisation de plusieurs projecteurs pour créer une image unique et transparente à grande échelle. Cette technologie est largement utilisée dans des applications commeProjection multi-canauxDans les théâtres en dôme, les projections d'événements à grande échelle et les configurations de réalité virtuelle. En combinant la production de plusieurs projecteurs, il peut couvrir une zone beaucoup plus grande et offrir une expérience plus immersive qu'une configuration de projecteur unique.
Facteurs affectant les exigences de la bande passante
Résolution
L'un des facteurs les plus importants influençant les exigences de la bande passante est la résolution de l'image projetée. Des résolutions plus élevées exigent que davantage de données soient transmises, ce qui nécessite à son tour une plus grande bande passante. Par exemple, une image Full HD (1920x1080) contient beaucoup plus de pixels qu'une image de définition standard, et une image de résolution 4K (3840x2160) ou 8K (7680x4320) nécessite encore plus de données.
Si vous utilisez un système de projection multi-canaux avec plusieurs projecteurs affichant chacun une image de résolution élevée, les données totales qui doivent être transférées simultanément peuvent être extrêmement importantes. Par exemple, dans un système de projection à 4 canaux avec chaque projecteur affichant une image 4K, les exigences de bande passante seront quatre fois celles d'un seul projecteur 4K.
Fréquence d'images
La fréquence d'images, mesurée en cadres par seconde (FPS), joue également un rôle crucial dans la détermination des besoins de bande passante. Une fréquence d'images plus élevée signifie que davantage d'images sont affichées par seconde, ce qui nécessite que plus de données soient transmises. Les fréquences d'images standard pour le contenu vidéo varient de 24 images par seconde pour les films à 60 images par seconde ou même 120 images par seconde pour les jeux vidéo élevés et certains événements en direct.
Dans un système de projection multi-canaux, si vous souhaitez maintenir une expérience visuelle fluide et fluide, en particulier pour le contenu dynamique, vous devez vous assurer que la bande passante est suffisante pour prendre en charge la fréquence d'images souhaitée. Par exemple, un système de projection à 6 canaux exécutant à 60 images par seconde aura besoin d'une bande passante beaucoup plus élevée par rapport au même système exécuté à 24 ips.
Profondeur de couleur
La profondeur de la couleur fait référence au nombre de bits utilisés pour représenter la couleur de chaque pixel dans une image. Une profondeur de couleur plus élevée permet une plus grande gamme de couleurs et une représentation des couleurs plus précise. Les profondeurs de couleurs communes comprennent 24 bit (8 bits par canal de couleur: rouge, vert et bleu) et 32 bits (qui peuvent inclure un canal alpha supplémentaire pour la transparence).
Une profondeur de couleur plus élevée signifie plus de données par pixel, et donc, plus de données à transmettre. Dans un système de projection de canaux multi-canaux, si vous visez une reproduction des couleurs de haute qualité, vous devez prendre en compte la bande passante supplémentaire requise pour la profondeur de couleur choisie.
Compression
Les techniques de compression vidéo peuvent réduire considérablement la quantité de données qui doivent être transmises, réduisant ainsi les exigences de la bande passante. Il existe différentes normes de compression disponibles, telles que H.264 et H.265. Ces normes fonctionnent en supprimant les données redondantes du flux vidéo sans affecter de manière significative la qualité visuelle.
Cependant, le degré de compression et la réduction de la bande passante qui en résulte dépendent de la complexité du contenu et des paramètres de compression. Dans certains cas, une vidéo hautement compressée peut introduire des artefacts ou une perte de qualité. Lorsque vous utilisez un système de projection de canaux multi-canaux, il est important de trouver un équilibre entre la compression et la qualité visuelle pour garantir que les exigences de bande passante sont gérables tout en offrant une expérience de visualisation acceptable.
Calcul des exigences de bande passante
Pour calculer les exigences de bande passante pour un système de projection de canaux multi-canaux, vous devez prendre en compte les facteurs mentionnés ci-dessus. Voici une formule simplifiée pour estimer la bande passante:
Bande passante (MBPS) = (résolution dans les pixels x fréquence d'images x profondeur de couleur en bits) / (8 x facteur de compression) x nombre de canaux
Prenons un exemple de système de projection à 3 canaux avec chaque projecteur affichant une image 4K (3840x2160) à 60fps avec une profondeur de couleur 24 bit et un facteur de compression de 0,2 (compression 20%).
Tout d'abord, calculez le nombre de pixels dans une image 4K: 3840 x 2160 = 8 294 400 pixels
Ensuite, calculez les données par trame pour un seul projecteur: 8 294 400 pixels x 24 bits = 199 065 600 bits
Les données par seconde pour un seul projecteur à 60 images par seconde: 199 065 600 bits x 60 = 11 943 936 000 bits par seconde
Après avoir appliqué le facteur de compression de 0,2: 11 943 936 000 bits par seconde x 0,2 = 2 388 787 200 bits par seconde
Convertir en MBPS: 2 388 787 200 bits par seconde / 1 000 000 = 2388,79 Mbps
Pour un système à 3 canaux, l'exigence de bande passante totale serait d'environ 2388,79 Mbps x 3 = 7166,37 Mbps
Il convient de noter qu'il s'agit d'un calcul simplifié, et dans des scénarios réels, il peut y avoir des frais généraux supplémentaires en raison de protocoles de réseau et d'autres facteurs.
Considérations de bande passante pour différentes applications

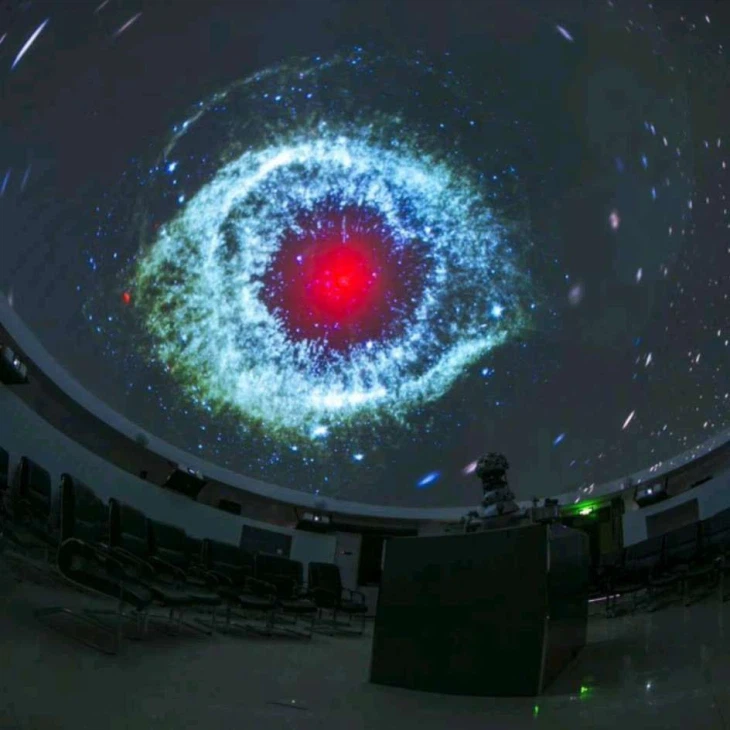

Dome Theatre Video Multi - Channel Projection System
Dans unDome Theatre Video Multi - Channel Projection System, l'objectif est de créer une expérience entièrement immersive pour le public. Cela nécessite souvent des images à haute résolution, des fréquences d'images élevées et une reproduction précise des couleurs.
Étant donné que les théâtres du dôme utilisent généralement plusieurs projecteurs pour couvrir toute la surface sphérique, les exigences de bande passante peuvent être assez substantielles. Par exemple, un théâtre en dôme à grande échelle avec 8 projecteurs affichant chacun une image 4K à 60 images par seconde avec une profondeur de couleur de haute qualité aura besoin d'une infrastructure de réseau à grande vitesse pour prendre en charge le transfert de données.
Présentations d'entreprise
Pour les présentations d'entreprise, les exigences de la bande passante peuvent être relativement inférieures par rapport aux théâtres du dôme. Cependant, si vous utilisez des vidéos de résolution haute, des modèles 3D ou des flux de données de temps réels dans votre système de projection multi-canaux, vous devez toujours vous assurer que la bande passante est suffisante.
Dans la plupart des cas, un système de projection multi-canaux d'entreprise avec quelques projecteurs affichant un contenu complet de résolution HD ou 2K à une fréquence d'images standard de 24 ips ou 30 ips peut être pris en charge par un réseau local à haute vitesse typique.
Assurer une bande passante suffisante
Pour vous assurer que votre système de projection multi-canaux dispose d'une bande passante suffisante, vous pouvez prendre les mesures suivantes:
- Effectuer un audit de bande passante: Avant de configurer votre système de projection multi-canaux, mesurez la bande passante disponible dans votre réseau. Cela vous aidera à déterminer si votre infrastructure réseau existante peut prendre en charge les exigences de transfert de données.
- Améliorez votre réseau: Si la bande passante disponible n'est pas suffisante, envisagez de mettre à niveau votre équipement de réseau, tels que les routeurs, les commutateurs et les câbles réseau. Les câbles à fibre optique, par exemple, offrent une bande passante beaucoup plus élevée et une latence plus faible par rapport aux câbles de cuivre traditionnels.
- Optimiser le contenu: Utilisez des techniques de compression vidéo pour réduire la taille des données de votre contenu sans sacrifier trop de qualité. Vous pouvez également pré-traiter votre contenu pour vous assurer qu'il est optimisé pour le système de projection.
- Utilisez un réseau dédié: Pour les applications critiques, telles que les événements à grande échelle ou les théâtres en dôme, envisagez d'utiliser un réseau dédié pour le système de projection multi-canaux. Cela peut aider à prévenir les interférences dans les autres trafics du réseau et à assurer un transfert de données stable.
Conclusion
En tant que fournisseur de projection multi-canaux, je comprends l'importance d'obtenir correctement les besoins en bande passante. Si vous configurez unSystème de fusion de théâtre en dômeOu un système de projection multi-canaux d'entreprise, il est essentiel de prendre en compte les facteurs qui influencent les besoins de bande passante et de prendre des mesures appropriées pour assurer une expérience visuelle fluide et de haute qualité.
Si vous souhaitez en savoir plus sur nos produits de projection multi-canaux ou si vous avez besoin d'aide pour planifier la bande passante pour votre système de projection, nous sommes là pour vous aider. Contactez-nous pour commencer une discussion sur vos exigences spécifiques et laissez-nous travailler ensemble pour créer la solution de projection parfaite pour vous.
Références
- Technologie vidéo numérique: un guide complet, John Wiley & Sons
- Fondamentaux du réseau pour les applications multimédias, Pearson Education
- Normes de compression vidéo: principes et pratique, Morgan Kaufmann Publishers
